Создание модулей расширения Microsoft Office

01.01.2007

Анатолий Тенцер

Модель модулей расширения Microsoft Office 2000

В Office 2000 Microsoft ввела единый API для написания подключаемых модулей, расширяющих функциональные возможности пакета. Теперь стало возможно написание модулей, которые интегрируются с любым из приложений пакета. Разработанный набор интерфейсов упрощает создание расширений, позволяя программисту сконцентрироваться на функциональности, а не на изучении особенности каждого из приложений.

Новая модель подключаемых модулей была названа COM Add-Ins. Как следует из названия, модуль расширения (Add-In) представляет собой COM-сервер, который специальным образом зарегистрирован в операционной системе. При загрузке приложение пакета Office загружает зарегистрированные расширения и вызывает их методы, позволяя установить обработчики на необходимые для их дальнейшего функционирования события. По завершении работы приложение Office извещает об этом модули расширения, позволяя последним корректно освобождать ресурсы.

Общение модулей расширения с загрузившим их приложением происходит с помощью объектной модели Microsoft Office.

Использование COM Add-In позволяет в корне изменить подходы к интеграции приложений с Microsoft Office. Например, вместо того чтобы вызывать Word для генерации отчетов, можно, наоборот, встроить в него меню со списком отчетов, а по выбору пользователем нужного отчета — запросить данные из базы данных и сформировать по ним документ.

Интерфейс IDTExtensibility2

Ключевым моментом в написании COM Add-In является реализация им интерфейса IDTExtensibility2, определенного следующим образом:

type
   IDTExtensibility2 = interface(IDispatch)
     ['{B65AD801-ABAF-11D0-BB8B-00A0C90F2744}']
     procedure OnConnection(const HostApp: IDispatch;
       ext_ConnectMode: Integer; const AddInInst: IDispatch;
       var custom: PSafeArray); safecall;
     procedure OnDisconnection(ext_DisconnectMode: Integer;
       var custom: PSafeArray); safecall;
     procedure OnAddInsUpdate(var custom: PSafeArray); safecall;
     procedure OnStartupComplete(var custom: PSafeArray); safecall;
     procedure BeginShutdown(var custom: PSafeArray); safecall;
   end;

После загрузки зарегистрированного в качестве расширения COM-сервера Office запрашивает у него этот интерфейс и, если он реализован, вызывает соответствующие методы, позволяя расширению реализовать свою функциональность.

Рассмотрим методы IDTExtensibility2 подробнее:

procedure OnConnection(
   const HostApp: IDispatch;
   ext_ConnectMode: Integer;
   const AddInInst: IDispatch;
   var custom: PSafeArray
 ); safecall;

Вызывается при загрузке модуля расширения. В этот момент можно произвести требуемую инициализацию, добавить или удалить необходимые интерфейсные элементы, установить обработчики событий и т.п.

Параметры, передаваемые методу:

HostApp Ссылка на интерфейс IDispatch вызывающего приложения. Если модуль расширения планирует в дальнейшем обращаться к его объектной модели, он должен сохранить ссылку в переменной ext_ConnectMode Константа, информирующая о том, по какой причине производится загрузка: ext_cm_AfterStartup — модуль расширения загружен после загрузки хотя бы одного документа Office ext_cm_External — модуль расширения загружен другим компонентом ext_cm_Startup — модуль расширения загружен до загрузки хотя бы одного документа Office ext_cm_CommandLine — не используется в Office 2000 AddinInst Ссылка на интерфейс IDispatch загружаемого модуля расширения Custom Здесь и далее — в Microsoft Office не используется

procedure OnDisconnection(ext_DisconnectMode: Integer;

var custom: PSafeArray); safecall;

Вызывается при выгрузке модуля расширения. Этот метод должен произвести освобождение занятых ресурсов и прочие процедуры по завершении работы COM-сервера.

Параметр ext_DisconnectMode информирует о причине выгрузки COM-сервера и может принимать следующие значения:

ext_dm_HostShutdown – приложение завершает работу;

ext_dm_UserClosed – модуль расширения выгружен пользователем.

procedure OnAddInsUpdate(var custom: PSafeArray); safecall;

Вызывается при изменении списка загруженных модулей расширений. COM-сервер может проанализировать коллекцию расширений приложения и предпринять необходимые действия, требующие взаимодействия с другими модулями расширений.

procedure OnStartupComplete(var custom: PSafeArray); safecall;

Вызывается по завершении инициализации приложения. Те модули расширений, которые должны предоставлять интерфейс пользователя при запуске приложения, должны делать это в методе OnStartupComplete, когда приложение полностью завершило этап инициализации.

procedure BeginShutdown(var custom: PSafeArray); safecall;

Вызывается в начале процесса завершения приложения, позволяя расширениям предпринять в этот момент какие-либо действия.

Внедрение в объектную модель Office

Как было показано в предыдущем разделе, расширению доступен интерфейс IDispatch вызывающего приложения. Таким образом, оно может модифицировать интерфейс этого приложения, добавляя и удаляя необходимые интерфейсные элементы, создавать документы, вызывать различные методы для работы с ними. Однако, как правило, помимо этого необходимо обеспечить реакцию на различные события в вызывающем приложении (такие как изменение документа или нажатие кнопки на панели инструментов). Для этого Add-In должен установить обработчик соответствующего события. Прежде чем перейти к вопросам реализации, совершим небольшой экскурс по событиям COM и их обработчикам.

COM Events

Введение

Если COM-объект хочет получать информацию о событиях в другом COM-объекте, то он должен уведомить об этом объект-источник событий, зарегистрировав себя в списке объектов-получателей уведомлений о событиях. Модель COM предоставляет для этого стандартный механизм.

Объект-источник событий (в нашем случае – приложение Office, документ, кнопка на панели инструментов и т.п.) реализует интерфейс IConnectionPointContainer. Объект, нуждающийся в оповещении о событиях, должен запросить у источника этот интерфейс, затем при помощи метода FindConnectionPoint получить «точку подключения» – интерфейс IConnectionPoint и посредством вызова метода Advise зарегистрировать в этой точке подключения ссылку на свою реализацию интерфейса IDispatch, методы которого будут вызываться при возникновении тех или иных событий в источнике событий.

Различные объекты Office определяют интерфейсы, которым должны соответствовать обработчики их событий. Так, например, для объекта CommandBarButton (кнопка на панели инструментов) определен интерфейс обработчика –

type
     _CommandBarButtonEvents = dispinterface
       ['{000C0351-0000-0000-C000-000000000046}']
       procedure Click(const Ctrl: CommandBarButton;
         var CancelDefault: WordBool); dispid 1;
     end;

Это означает, что при нажатии кнопки будет вызван метод Invoke зарегистрированного интерфейса-обработчика, с параметром DispId, равным 1. При этом параметр pDispIds будет содержать указатель на вариантный массив из двух параметров — соответственно типов CommandBarButton и WordBool.

Базовый класс обработчика COM-событий

Реализуем базовый класс обработчика COM-событий. Реализация взята из модуля SinkObject.pas, написанного Бином Ли (Binh Ly, http://www.techvanguards.com/).

type
     TBaseSink = class(TObject, IUnknown, IDispatch)
     protected
       { методы IUnknown }
       function QueryInterface(const IID: TGUID; out Obj): HResult;
         stdcall;
       function _AddRef: Integer; stdcall;
       function _Release: Integer; stdcall;
       { методы IDispatch }
       function GetIDsOfNames(const IID: TGUID; Names: Pointer;
         NameCount, LocaleID: Integer; DispIDs: Pointer):    HResult;
         virtual; stdcall;
       function GetTypeInfo(Index, LocaleID: Integer;
         out TypeInfo): HResult; virtual; stdcall;
       function GetTypeInfoCount(out Count: Integer): HResult;
         virtual; stdcall;
       function Invoke(DispID: Integer; const IID: TGUID;
         LocaleID: Integer; Flags: Word; var Params;
         VarResult, ExcepInfo, ArgErr: Pointer): HResult;
         virtual; stdcall;
  private
     FCookie: Integer;
     FCP: IConnectionPoint;
     FSinkIID: TGuid;
     FSource: IUnknown;
     function DoInvoke(DispID: Integer; const IID: TGUID;
       LocaleID: Integer;  Flags: Word; var dps: TDispParams;
       pDispIds: PDispIdList;  VarResult, ExcepInfo,
       ArgErr: Pointer): HResult; virtual; abstract;
  public
     destructor Destroy; override;
     procedure Connect(pSource : IUnknown);
     procedure Disconnect;
     property SinkIID: TGuid read FSinkIID;
     property Source: IUnknown read FSource;
   end;

Рассмотрим реализацию ключевых методов этого класса. Метод QueryInterface в дополнение к стандартной реализации проверяет, нет ли попыток запросить интерфейс обработчика событий. В этом случае возвращается IDispatch, позволяющий объекту-источнику событий вызвать метод Invoke:

function TBaseSink.QueryInterface(const IID: TGUID;
     out Obj): HResult;
   begin
     Result := E_NOINTERFACE;
     Pointer(Obj) := NIL;
     if GetInterface(IID, Obj) then
       Result := S_OK;
     // если запрашивается интерфейс SinkIID -
     // возвращаем свой IDispatch
     if not Succeeded(Result) then
       if IsEqualIID(IID, FSinkIID) then
         if GetInterface(IDispatch, Obj) then
           Result := S_OK;
   end;

Метод Connect регистрирует COM-объект в качестве обработчика событий COM-объекта pSource. Обращаю внимание, что переменная FCP объявлена как поле класса, поскольку он должен удерживать счетчик ссылок на «точку подключения», пока она используется. Если объявить FCP как локальную переменную — по завершении метода Connect произойдет неявный вызов FCP._Release, что приведет к неправильной работе.

procedure TBaseSink.Connect(pSource: IUnknown);
   var
     pcpc: IConnectionPointContainer;
   begin
     Disconnect;
     try
       // Запрашиваем интерфейс IConnectionPointContainer у объекта-
       // источника событий
       OleCheck(pSource.QueryInterface(IConnectionPointContainer,
         pcpc));
       // Запрашиваем интерфейс IConnectionPoint.
       OleCheck(pcpc.FindConnectionPoint(FSinkIID, FCP));
       // Подключаемся к обработчику событий
       OleCheck(FCP.Advise(Self, FCookie));
       // Все прошло успешно - устанавливаем свойство Source
       FSource := pSource;
     except
       raise Exception.Create(Format('Unable to connect %s.'#13'%s',
         [ClassName, Exception(ExceptObject).Message]));
     end;
   end;

Метод Disconnect отключает обработчик событий от объекта-источника.

procedure TBaseSink.Disconnect;
   begin
     if FSource = NIL then
       Exit;
     try
       OleCheck(FCP.Unadvise(FCookie));
       FCP := NIL;
       FSource := NIL;
     except
       Pointer(FCP) := NIL;
       Pointer(FSource) := NIL;
     end;
   end;

Метод Invoke вызывается при возникновении события в объекте-источнике. Он осуществляет предварительную обработку параметров и вызывает абстрактный метод DoInvoke, который должен быть перекрыт в наследниках, реализующих конкретные интерфейсы обработчиков событий. Реализация такого наследника будет рассмотрена ниже.

Обработчик событий от CommandBarButton

Наследуя функциональность от базового класса TBaseSink, обработчики событий конкретных COM-объектов реализуются перекрытием методов Create и DoInvoke. Создадим такой обработчик для кнопки на панели инструментов Office. Он должен реализовать интерфейс _CommandBarButtonEvents –


type
     _CommandBarButtonEvents = dispinterface
       ['{000C0351-0000-0000-C000-000000000046}']
       procedure Click(const Ctrl: CommandBarButton;
         var CancelDefault: WordBool); dispid 1;
     end;

Объявим класс:

type
   // Обработчик события нажатия на кнопку
   TOnCommandButtonClick = procedure (Button: CommandBarButton;
      var CancelDefault: WordBool) of object;
  TCommandButtonEventSink = class(TBaseSink)
   private
     FOnClick: TOnCommandButtonClick;
   protected
     procedure DoClick(Button: CommandBarButton;
       var CancelDefault: WordBool); virtual;
     function DoInvoke (DispID: Integer; const IID: TGUID;
       LocaleID: Integer; Flags: Word; var dps : TDispParams;
       pDispIds : PDispIdList; VarResult, ExcepInfo,
       ArgErr: Pointer): HResult; override;
   public
     constructor Create; virtual;
     property OnClick: TOnCommandButtonClick
       read FOnClick write FOnClick;
   end;

В конструкторе установим идентификатор интерфейса обработчика событий, который мы реализуем.

   constructor TCommandButtonEventSink.Create;
   begin
     inherited;
     FSinkIID := _CommandBarButtonEvents;
   end;

Метод DoClick просто вызывает назначенный классу обработчик события и нужен для более удобной работы с ним из Delphi.


procedure TCommandButtonEventSink.DoClick(Button: CommandBarButton;
     var CancelDefault: WordBool);
   begin
     if Assigned(FOnClick) then
       FOnClick(Button, CancelDefault);
   end;

Ключевым методом является DoInvoke, который для каждого DispId, объявленного в интерфейсе _CommandBarButtonEvents, должен выполнить соответствующие действия.

function TCommandButtonEventSink.DoInvoke(DispID: Integer;
     const IID: TGUID; LocaleID: Integer; Flags: Word;
     var dps: TDispParams; pDispIds: PDispIdList;
     VarResult, ExcepInfo, ArgErr: Pointer): HResult;
   begin
     Result := S_OK;
     case DispID of
       // Для этого DispId передаются 2 параметра – CommandBarButton
       // и WordBool
       1 : DoClick(IUnknown(dps.rgvarg^[pDispIds^[0]].unkval)
             as CommandBarButton,    dps.rgvarg^[pDispIds^[1]].pbool^);
     else
       Result := DISP_E_MEMBERNOTFOUND;
     end;
   end;

Как видим, реализация конкретного обработчика является практически механической задачей и не должна вызвать проблем. Если в интерфейсе предусмотрено несколько методов, то следует подставить в оператор case все их DispId. От программиста требуется лишь аккуратность при отображении массива dps на параметры соответствующих обработчиков.

Регистрация модулей

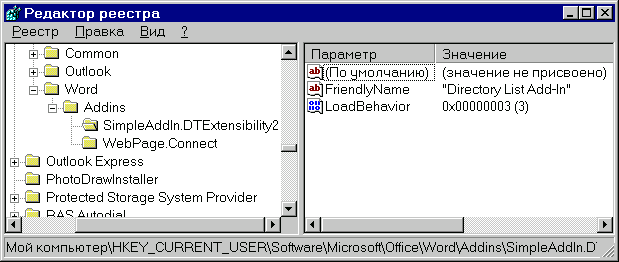

COM Add-In — это COM-сервер, который должен быть зарегистрирован в системе, например, при помощи TRegSvr.exe или RegSvr32.exe. Однако требуется еще один шаг — регистрация его в Microsoft Office. Для этого необходимо создать в реестре раздел с именем.

HKEY_CURRENT_USER\Software\Microsoft\Office\<Имя приложения>\AddIns\<Имя>

Здесь:

<Имя приложения> — название приложения, к которому подключается Add-In

<Имя> — имя, под которым зарегистрирован COM-сервер (название_проекта.имя_класса)

В этом разделе необходимо создать два параметра:

FriendlyName Строковый параметр, определяющий имя, под которым наше расширение будет видно в менеджере расширений приложений Microsoft Office LoadBehavior Параметр типа DWORD, определяющий, когда должен загружаться Add-In

Параметр LoadBehavior может принимать одно из следующих значений:

3 Add-In загружается при старте приложения 9 Add-In загружается по требованию (когда его свойство Connected в колекции AddIns приложения будет установлено в TRUE) 16 Add-In загружается один раз при следующем запуске приложения

Пишем COM Add-In

Библиотеки типов Office 2000

Для работы с объектной моделью Microsoft Office 2000 нам понадобятся библиотеки типов, описывающие доступные интерфейсы. Поскольку Delphi 5 поставляется с библиотеками типов от Office 97, необходимо импортировать нужные модули. В любом случае понадобится библиотека Office_TLB, остальные (Word_TLB, Excel_TLB и т.п.) могут потребоваться в зависимости от того, к какому приложению будет писаться модуль расширения.

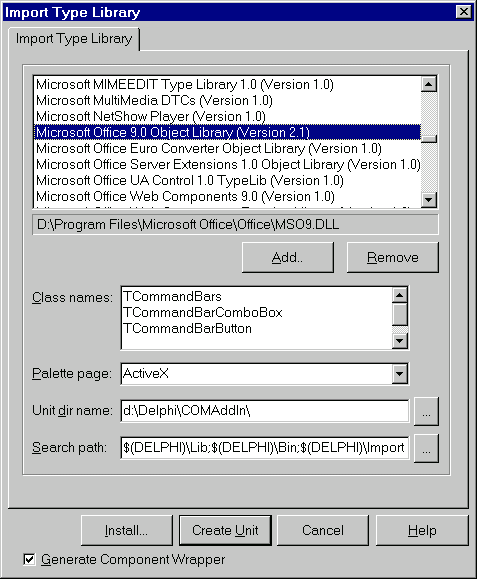

Для импорта воспользуемся меню Import TypeLibrary.

После создания модулей с описаниями интерфейсов рекомендую вручную удалить из них ссылки на модули Graphics и OleCtrls, которые приводят к подключению к проекту модуля Forms, а при компиляции не нужны.

Создаем COM-сервер

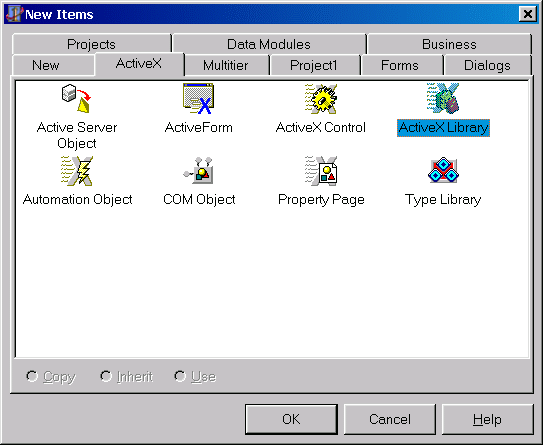

Поскольку COM Add-In является COM-сервером, воспользуемся мастерами Delphi для его создания. Выберем команду New... -> ActiveX -> ActiveX Library.

Затем добавим в созданную библиотеку Automation Object при помощи мастера New... -> ActiveX -> Automation Object.

В поле CoClassName введем имя реализуемого интерфейса (DTExtensibility2). В принципе, можно ввести любое имя, требуется только, чтобы этот интерфейс имел тот же GUID, что и IDTExtensibility, и аналогичный набор методов.

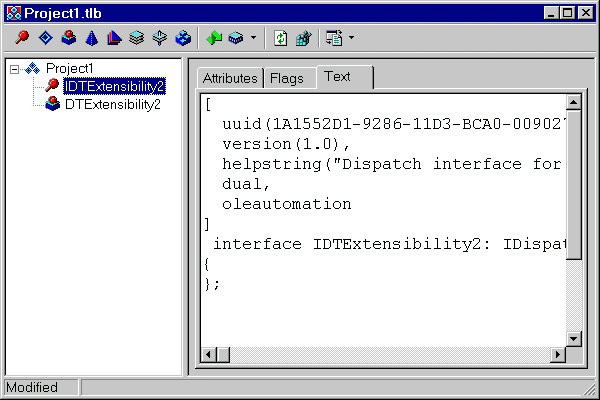

После того как Delphi создаст новый объект автоматизации, запустим редактор библиотеки типов. Вначале мы имеем описание интерфейса без методов и со сгенерированным Delphi значением GUID.

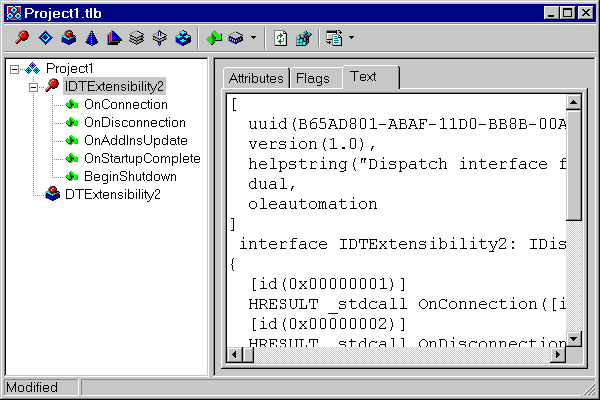

Перейдем на вкладку Text созданного интерфейса и введем там следующий текст:

[

uuid(B65AD801-ABAF-11D0-BB8B-00A0C90F2744),

version(1.0),

helpstring("Dispatch interface for Office2000ComAddIn Object"),

dual,

oleautomation

]

interface IDTExtensibility2: IDispatch

{

[id(0x00000001)]

HRESULT _stdcall OnConnection(

[in] IDispatch * HostApp,

[in] long ext_ConnectMode,

[in] IDispatch * AddInInst,
