Часть 2. Работа с примитивами и изображениями

01.01.2007
Доброе время суток, уважаемые коллеги. В данной статье мы разберем вывод графических примитивов и вывод изображений. GDI+ предоставляет программисту огромный выбор методов для вывода графики, в данной статье мы рассмотрим вывод примитивов с заливкой и без, вывод примитивов с своим стилем линии, использование групп (путей) для группировки примитивов и вывода их на экран, также мы рассмотрим операции по загрузке и выводу изображений, создание на основе изображения - мини-просмотра (Thumbnail), вывода изображения в область (растягивание), вывод изображения в параллелограмм. В данной статье я не буду специально рассматривать трансформацию изображений и примитивов, а так же заливку примитивов различными градиентами и изображениями, так как в первой части данного цикла статей я дал простые примеры по данным вопросам, а применить их к изображению иль к примитивам не составляет особого труда.

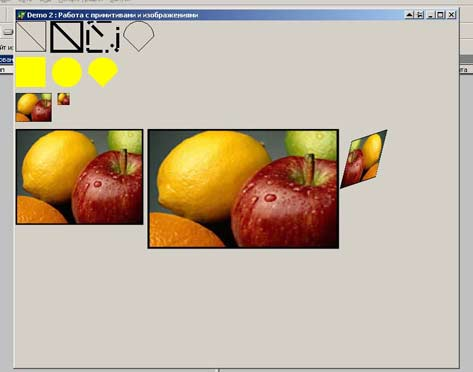

Итак, что в данной части мы получим -

clip0270вот такой пример.


Итак, сверху - вниз :

·1. Вывод примитивов без заливки (для этого в GDI+ предусмотрены функции начинающиеся с Draw…)
·2. Вывод примитивов с заливкой (для этого в GDI+ предусмотрены функции начинающиеся с Fill…)
·3. Создание мини-просмотра
·4.Вывод оригинального изображения, вывод растянутого и вывод изображения в параллелограмм.

Рассмотрим это в коде :

procedure TForm1.PaintBox1Paint(Sender: TObject);
Const
  dash
: array[0..3] of single = (1, 1, 5, 4);


Grani : array[0..2] of TPoint =

((x: 620; y: 180),  // Верхняя грань

(x: 560; y: 200),  // Правая грань

(x: 600; y: 260)); // Нижяя грань

var
  R
: TRect;

Pen           : TGPPen;                 // Кисть

SolidBrush    : TGPSolidBrush;          // Заливка непрерывным цветом
  path
: TGPGraphicsPath;        // Пути

Image, pThumbnail: TGPImage;            // Рисунок
begin
  graphicsGDIPlus
:= TGPGraphics.Create(PaintBox1.Canvas.Handle);

// Рисование примитивов без заливки
  pen
:= TGPPen.Create(MakeColor(255, 0, 0, 0), 1);
  R
.X := 0;  R.Y := 0;
  R
.Width := 50;  R.Height := 50;
  graphicsGDIPlus
.DrawRectangle(Pen,R);
  graphicsGDIPlus
.DrawLine(Pen,R.X,R.Y,R.X+R.Width,R.Y+R.Height);
  pen
.Free;


// Рисование примитивов без заливки c толщиной линии 5
  pen
:= TGPPen.Create(MakeColor(255, 0, 0, 0), 5);
  R
.X := 60;  R.Y := 0;
  R
.Width := 50;  R.Height := 50;
  graphicsGDIPlus
.DrawRectangle(Pen,R);
  graphicsGDIPlus
.DrawLine(Pen,R.X,R.Y,R.X+R.Width,R.Y+R.Height);
  pen
.Free;


// Рисование примитивов без заливки c толщиной линии 5 и собственным стилем Dash
  pen
:= TGPPen.Create(MakeColor(255, 0, 0, 0), 5);

Pen.SetDashPattern(@dash, 4);
  R
.X := 120;  R.Y := 0;
  R
.Width := 50;  R.Height := 50;
  graphicsGDIPlus
.DrawRectangle(Pen,R);
  graphicsGDIPlus
.DrawLine(Pen,R.X,R.Y,R.X+R.Width,R.Y+R.Height);
  pen
.Free;


// Использование графических путей
  path
:= TGPGraphicsPath.Create;
  pen
:= TGPPen.Create(MakeColor(255, 0, 0, 0), 1);
  path
.Reset;

  R
.X :=  180 ;  R.Y := 0;
  R
.Width := 50;  R.Height := 50;
  path
.StartFigure();
  path
.AddArc(R, 0.0, -180.0);
  path
.AddLine(R.X, R.Y+25, R.X+25, R.Y+R.Height);
  path
.AddLine(R.X+25, R.Y+R.Height,R.X+R.Width, R.Y+25);
  path
.CloseFigure();
  graphicsGDIPlus
.DrawPath(pen, path);

Pen.Free;


// Рисование примитивов с заливкой непрерывным цветом

// Создаем объект для непрерывной заливки

SolidBrush := TGPSolidBrush.Create(MakeColor(255, 255, 255, 0));
  R
.X :=  0 ;  R.Y := 60;
  R
.Width := 50;  R.Height := 50;
  graphicsGDIPlus
.FillRectangle(SolidBrush,R);

SolidBrush.Free;


SolidBrush := TGPSolidBrush.Create(MakeColor(255, 255, 255, 0));
  R
.X :=  60 ;  R.Y := 60;
  R
.Width := 50;  R.Height := 50;
  graphicsGDIPlus
.FillEllipse(SolidBrush,R);

SolidBrush.Free;


// Использование графических путей
  path
:= TGPGraphicsPath.Create;

SolidBrush := TGPSolidBrush.Create(MakeColor(255, 255, 255, 0));
  path
.Reset;
  R
.X :=  120 ;  R.Y := 60;
  R
.Width := 50;  R.Height := 50;
  path
.StartFigure();
  path
.AddArc(R, 0.0, -180.0);
  path
.AddLine(R.X, R.Y+25, R.X+25, R.Y+R.Height);
  path
.AddLine(R.X+25, R.Y+R.Height,R.X+R.Width, R.Y+25);
  path
.CloseFigure();
  graphicsGDIPlus
.FillPath(SolidBrush, path);

SolidBrush.Free;


// РАБОТА С ИЗОБРАЖЕНИЕМ // Создаем Thumbnail (Мини просмотр)

Image:= TGPImage.Create('FRUIT.JPG');

  pThumbnail
:= Image.GetThumbnailImage(60, 48, nil, nil);
  graphicsGDIPlus
.DrawImage(pThumbnail, 0, 120, pThumbnail.GetWidth, pThumbnail.GetHeight);
  pThumbnail
.Free;
  pThumbnail
:= Image.GetThumbnailImage(20, 20, nil, nil);
  graphicsGDIPlus
.DrawImage(pThumbnail, 70, 120, pThumbnail.GetWidth, pThumbnail.GetHeight);
  pThumbnail
.Free;


// Вывести изображение как есть
  graphicsGDIPlus
.DrawImage(image, 0, 180);

// Вывести изображение в область
  R
:= MakeRect(220, 180, 320, 200);
  graphicsGDIPlus
.DrawImage(Image,R);

// Вывести изображение в парралелограмм
  graphicsGDIPlus
.DrawImage(Image, PPoint(@Grani), 3);

Image.Free;

  graphicsGDIPlus
.Free;
end;

Вот в принципе и все, еще раз повторюсь, ничего сложного в GDI+ нет, а огромное количество примеров по использованию от http://www.progdigy.com дадут вам совершенно новый механизм по выводу графики в Delphi.

Данной статьей я хотел показать основы работы, привлечь внимание начинающих программистов к данной библиотеке

С уважением к коллегам, Дмитрий Кузан.
